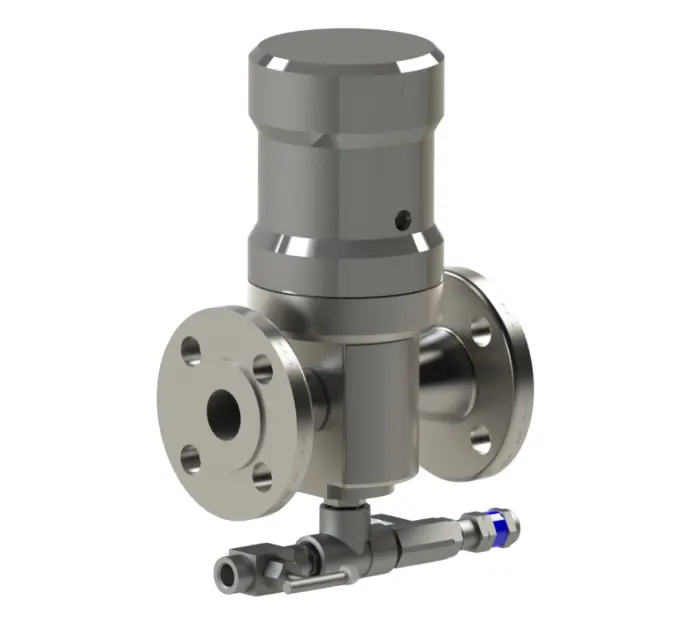

Celda de muestreo para líquido SC15

La celda de muestreo para líquido SAMPLEX™  SC15 ofrece una solución robusta y flexible para todas sus necesidades de muestreo en sistemas de tipo Fast Loop. Ya se trate de productos de petróleo crudo o condensados, el SAMPLEX™ SC15 es una celda de muestreo para sistemas a través de la tubería de proceso en lazos derivados que pueden ser desde 1" a 2" para cualquier aplicación de muestreo compleja, garantizando un funcionamiento correcto en las aplicaciones de proceso o ambientales más exigentes. La solución del SAMPLEX™ SC15 posee la ventaja de ser un equipo que permite tener mayor rentabilidad para su ciclo de vida útil y cumple con las normas API MPMS 8.2, ASTM D3177 e ISO 3171.


  • Motor del pistón es de un solo accionamiento el cual facilita su puesta en servicio en sitio.

  • El motor de pistón tiene un resorte interno de seguridad, al momento que no tenga energía externa la sonda regresará a su posición original.

  • Todos los materiales de construcción completas del equipo son en acero inoxidable 316/316L

  • Contiene una válvula de alivio externa integrada para su ajuste al rango de presión de la línea de proceso

  • Potencia de bombeo que permite muestrear productos de alta viscosidad.

- Fluidos a muestrear: Petróleo crudo, productos refinados y productos químicos no corrosivos

- Rango de viscosidad: 1 – 1500 cSt

- Rango de temperatura ambiente: -20 a 65 °C (-4 a 149 °F)

- Materiales de construcción: Acero inoxidable 316/316L, PEEK (Partes húmedas)

- Temperatura del fluido: -40 a 100 °C (-40 a 212 °F)

- Alimentación: Neumática o Hidráulica

- Tamaño de la muestra: 0.5, 1, 1.5 o 2cc

- Repetibilidad: Mejor que el API MPMS 8.2

- Conexión al proceso: Brida RF tipo ANSI (opcional RTJ)

- Rango de presión: ANSI 150, 300, 600 o 900

- Tamaño de la tubería de proceso: 1”, 1 1/2" o 2"

Recursos del producto


Solución de sistemas de muestreo automático para petróleo crudo SAMPLEX™ ​Folleto​ DESCARGAR

Celda de muestreo para líquido SAMPLEX™ SC15 ​ ​ ​    ​ ​ ​​Hoja de Datos ​ ​ ​ ​ DESCARGAR

Válvula de alivio de salida de muestra S-LOK SRV ​ ​ ​ ​ ​​Hoja de Datos DESCARGAR

Manual de celda de muestreo para líquido SAMPLEX™ SC15   ​ ​Manual DESCARGAR

Manual de unida de potencia hidráulica SAMPLEX™ HPU   ​ ​ ​​Manual ​ DESCARGAR
