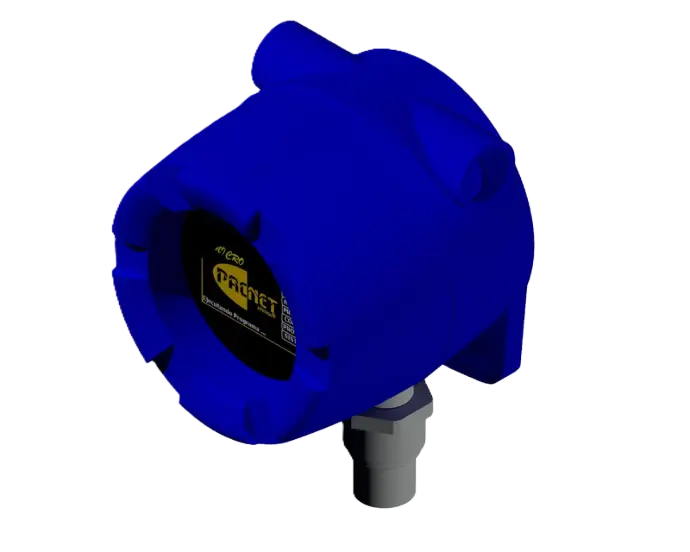

Sistema de control para muestreo Control-X

El controlador para muestreo SAMPLEX™ Control-X es un controlador completamente configurable compatible para los sistemas de muestreo automático basados en el API 8.2, ASTM D4177 e ISO 3171. Puede operar muestreadores proporcionalmente al flujo o al tiempo, en modo de lote único o repetido. Está diseñado para ser montado a pie de su sistema de muestreo automático en campo para que su puesta en servicio sea más rápida y sencilla, además de contar con un panel frontal con un HMI integrado amigable que le permite visualizar el estado y configurar ciertas opciones en el sistema de muestreo automático. El SAMPLEX™ Control-X tiene la capacidad suficiente de entradas y salidas la cual puede ser integrado para sistemas de muestreo de diferentes marcas.

  • Clasificación eléctrica para operación en atmosferas potencialmente explosivas.

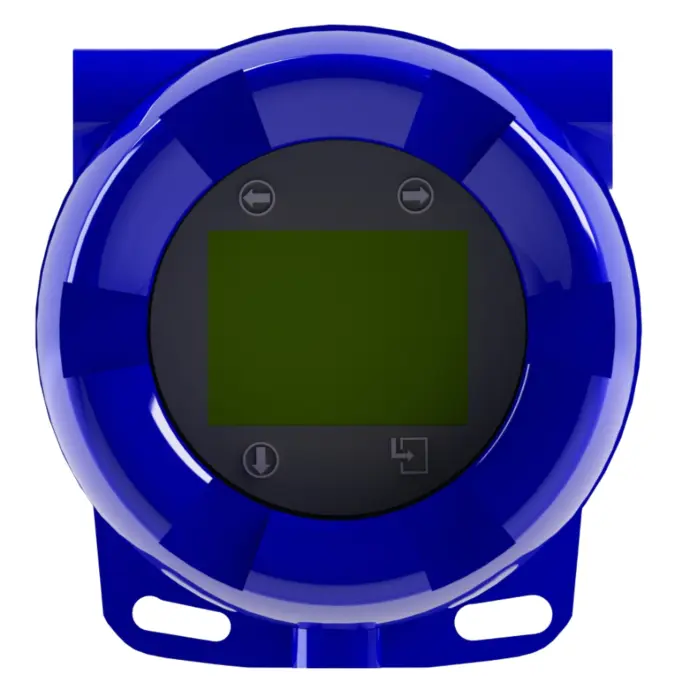

  • Pantalla HMI integrada de 2.7 pulgadas con teclado capacitivo a través del cristal.

  • Compacto y ligero para una instalación más rápida y sencilla.

  • Controlador tipo configurable basado en el API 8.2, ASTM D4177 e ISO 3171.

  • Plataforma de monitoreo la cual puede integrarse a un sistema de monitoreo remoto desde una red local o industrial.

  • Entradas digitales: 5 canales de contacto libre-voltaje

  • Salidas digitales: 5 canales con relevador de estado sólido

  • Entradas analógicas: 6 canales de tipo 4-20mA con exactitud de ±0.035%

  • Salida analógica: 1 canal de tipo 4-20mA con corriente alimentada y exactitud de ±0.035%

  • Entradas de frecuencia: 2 canales de tipo 0-24V, voltaje de pulso DC a una frecuencia máxima de 10 kHz y exactitud de ±1 cuenta

  • Puertos de comunicación: 1 puerto ethernet, 1 puerto serial RS-485 con protocolo de comunicación Modbus

  • Fuente de alimentación: 24VDC / consumo de 7.2 watts

  • Aprobaciones: FM /  CSA. Clase I, grupos A, B, C y D; Clase II, Grupos E, F y G; Clase III; Clase 1, división 2, grupos B, C y D

  • Temperatura ambiental: -20 a 70 °C (-4 a 158 °F)

  • Conexiones eléctricas: 3 puertos Conduit de ¾” NPT

Recursos del producto


Solución de sistemas de muestreo automático para petróleo crudo SAMPLEX™ ​ ​[ES] ​ ​ ​Folleto​ DESCARGAR

Solución de sistemas de muestreo automático para petróleo crudo SAMPLEX™ ​ ​[EN] ​ ​ ​Folleto​ DESCARGAR

Controlador de muestreo SAMPLEX™ Control-X ​ ​ ​ ​ [ES] ​ ​ ​​​​Hoja de Datos DESCARGAR

Controlador de muestreo SAMPLEX™ Control-X ​ ​ ​ ​ [EN] ​ ​ ​​​​Hoja de Datos DESCARGAR

Controlador de muestreo SAMPLEX™ Control-X ​ ​ ​ ​ ​ ​​​[ES]​ ​ ​ ​Manual DESCARGAR

Controlador de muestreo SAMPLEX™ Control-X ​ ​ ​ ​ ​ ​​​[EN]​ ​ ​ ​Manual DESCARGAR

Configurador de controlador de muestreo Sampler-Link ​ ​ ​ ​[ES] ​ ​ ​​Manual DESCARGAR

Configurador de controlador de muestreo Sampler-Link ​ ​ ​ ​ ​ ​​[EN] ​ ​ ​Manual DESCARGAR

Software de configuración Sampler-Link ​ ​ ​ ​ ​ ​ ​ ​​Software   DESCARGAR
